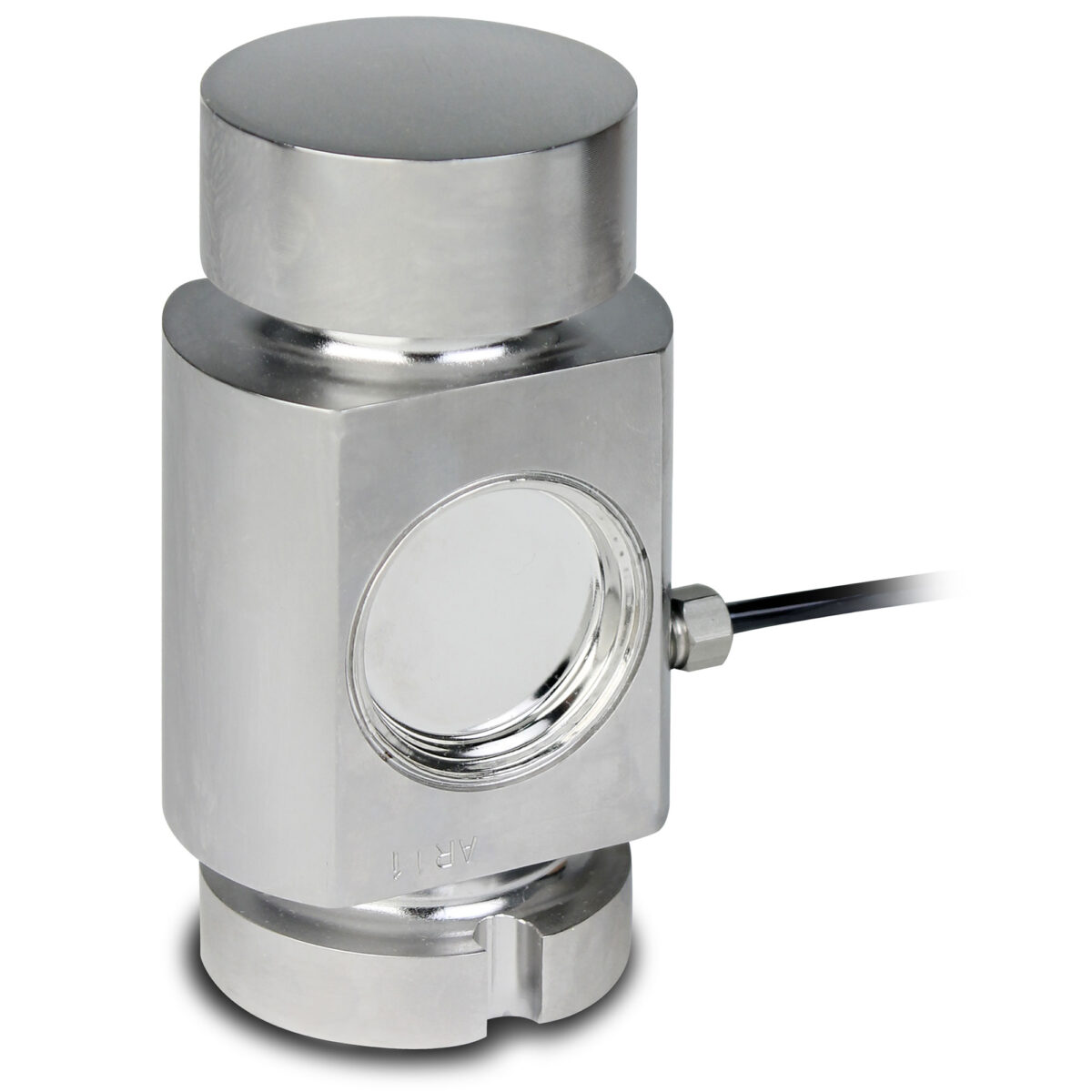

Celda de Carga de Compresión Compacta CBC Series
La celda de carga CBC Series de Cardinal Scale es una celda de compresión compacta ideal para aplicaciones de múltiples celdas como básculas camioneras y sistemas de pesaje de tanques pesados. Cuenta con insertos pivote anti-rotación y capacidades de 50,000 lb (22,500 kg) y 75,000 lb (34,000 kg). Fabricada en acero inoxidable para máxima protección en ambientes cáusticos, corrosivos o húmedos. Sellado ambiental IP68 con copa de acero inoxidable soldada. Cable multiconductor integral de 75 ft (23 m). NTEP legal para comercio.
Celda de Carga de Compresión Compacta CBC Series de Cardinal Scale
La CBC Series es la solución compacta de Cardinal Scale para aplicaciones de pesaje industrial pesado donde se requiere alta capacidad en un factor de forma optimizado. Esta celda de compresión está específicamente diseñada para aplicaciones de múltiples celdas, ofreciendo características técnicas que simplifican su integración en sistemas complejos sin sacrificar robustez ni precisión.
Las aplicaciones principales de la CBC Series incluyen básculas camioneras (truck scales), donde múltiples celdas distribuidas bajo el weighbridge soportan vehículos pesados en movimiento, y sistemas de pesaje de tanques pesados (heavy-duty tank weighing systems), comunes en industria química, petroquímica, minería y alimentaria. Su diseño compacto facilita la instalación en espacios donde las celdas de compresión convencionales no caben, sin sacrificar capacidad ni durabilidad.
Una característica técnica diferencial de la CBC son sus insertos pivote anti-rotación (anti-rotation pivot inserts). Esta innovación mecánica evita que la celda rote sobre su eje vertical durante la operación, un problema común en sistemas multicelda que causa errores de medición, desgaste acelerado y eventual falla prematura. Los insertos mantienen la orientación correcta de la celda durante toda su vida útil, garantizando consistencia de respuesta entre las múltiples celdas del sistema.
Las capacidades disponibles son 50,000 lb (22,500 kg) y 75,000 lb (34,000 kg) por celda. Un sistema típico de báscula camionera con 4 celdas puede soportar hasta 200,000 lb (90,000 kg) con el modelo de menor capacidad, o hasta 300,000 lb (136,000 kg) con el de mayor capacidad, cumpliendo los requisitos de camiones pesados en la mayoría de jurisdicciones.
La construcción completa en acero inoxidable proporciona el nivel máximo de protección cuando se encuentran ambientes cáusticos, corrosivos o húmedos. Esto es esencial en aplicaciones exteriores expuestas a lluvia, nieve, sal de carretera y agentes químicos comunes en estaciones de pesaje de vehículos. La CBC Series tiene sellado ambiental IP68, con una copa de acero inoxidable soldada que proporciona protección absoluta contra ingreso de agua incluso bajo inmersión continua.
Cada celda CBC viene con un impresionante cable multiconductor integral de 75 ft (23 m), una longitud excepcional que permite gran flexibilidad en el posicionamiento de la caja de conexiones y el indicador sin necesidad de empalmes. El cable está asegurado con un sello de alivio de tensión para proteger la conexión contra tirones y vibraciones continuas. Nota técnica importante: las superficies superior e inferior que apoyan la CBC deben tener una dureza mínima de 40 Rockwell C para garantizar comportamiento mecánico correcto.
La certificación NTEP legal para comercio hace a la CBC Series apta para aplicaciones comerciales reguladas, incluyendo pesaje de camiones para venta de productos a granel y facturación por peso.
En FRALIB S.A.C., distribuidor autorizado de Cardinal Scale en Perú, ofrecemos la CBC Series como parte de soluciones integrales de pesaje pesado.
– Celda de compresión compacta para pesaje pesado
– Capacidades: 50,000 lb (22,500 kg) y 75,000 lb (34,000 kg)
– Diseño compacto para instalaciones con limitación de espacio
– Insertos pivote anti-rotación (anti-rotation pivot inserts)
– Construcción completa en acero inoxidable
– Sellado ambiental IP68 con copa de acero inoxidable soldada
– Protección absoluta contra agua en ambientes corrosivos
– Cable multiconductor integral de 75 ft (23 m)
– Sello de alivio de tensión para protección del cableado
– Certificación NTEP legal para comercio
– Ideal para básculas camioneras (truck scales)
– Aplicaciones en sistemas de pesaje de tanques pesados
– Uso en industria química, petroquímica y minería
Capacidades disponibles (por celda):
– 50,000 lb (22,500 kg)
– 75,000 lb (34,000 kg)
Sistemas típicos (4 celdas):
– 4 x 50,000 lb: hasta 200,000 lb (90,000 kg) total
– 4 x 75,000 lb: hasta 300,000 lb (136,000 kg) total
Cable incluido:
– 75 ft (23 m) multiconductor integral
