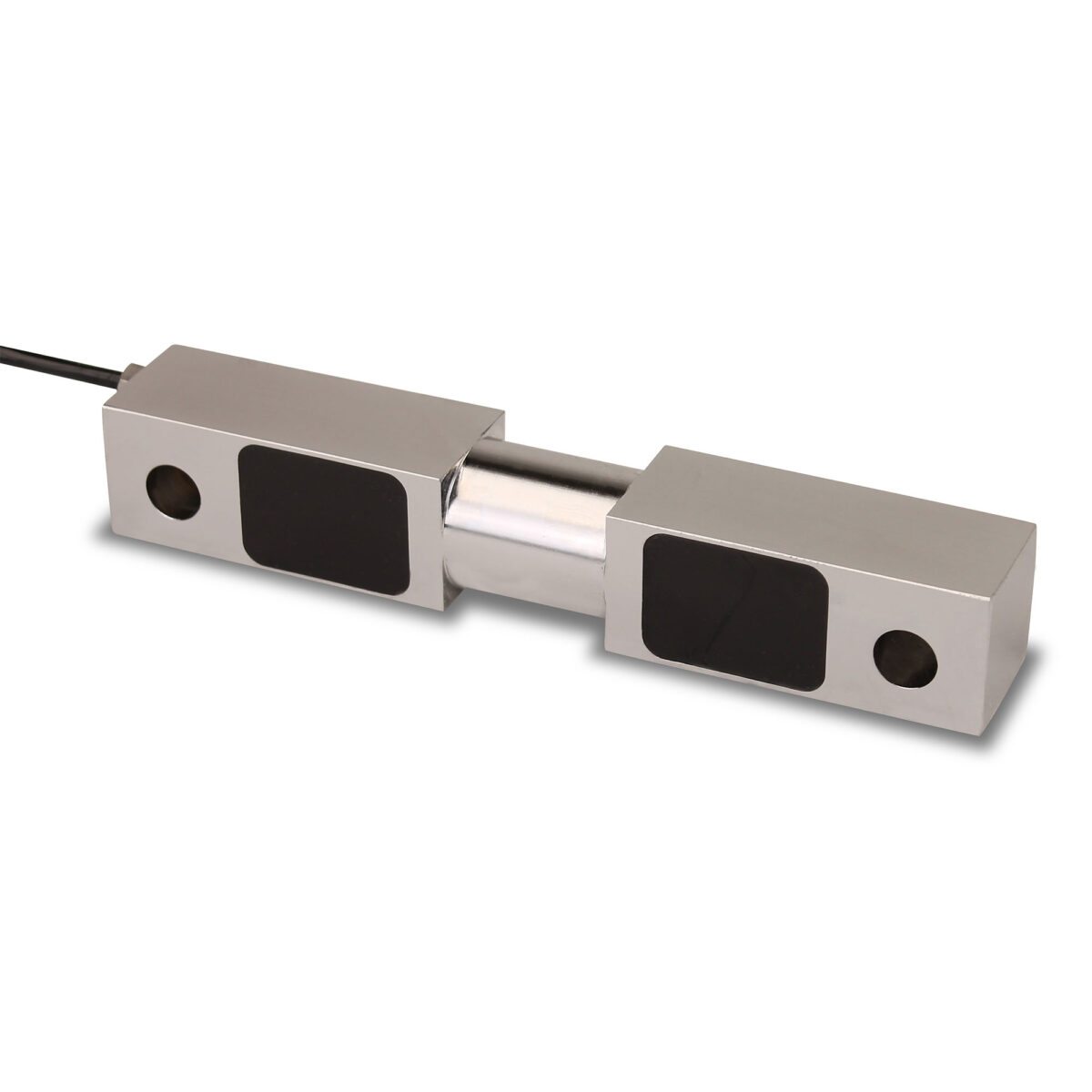

Celda de Carga CenterPoint Shear Beam
La celda de carga CenterPoint de Cardinal Scale es una shear beam de doble extremo con diseño de carga central (center load design), fabricada en acero inoxidable. Es reemplazo directo de celdas competitivas. Disponible en ensambles de montaje CenterPoint de tres o cuatro patas con soportes en acero al carbono o inoxidable y diseño de pin deslizante auto-verificante (self-checking). Ideal para mezclado, batching, control de inventario y pesaje general. Capacidades desde 2,500 lb (1,150 kg) hasta 50,000 lb (22,700 kg).
Celda de Carga CenterPoint Shear Beam de Cardinal Scale
La CenterPoint es una solución avanzada de Cardinal Scale que combina una celda de carga shear beam de doble extremo de alta precisión con un sistema completo de montaje CenterPoint, ofreciendo al usuario final un kit integral para instalación rápida sin requerir ingeniería mecánica adicional. Esta característica diferencial reduce drásticamente los tiempos de implementación y elimina errores comunes de diseño en sistemas multipunto.
La celda CenterPoint utiliza un diseño de carga central (center load design), donde la fuerza se aplica en el punto medio de la celda entre sus dos apoyos extremos. Este enfoque garantiza una distribución simétrica del esfuerzo mecánico, mejorando la precisión, la linealidad y la vida útil de la celda comparada con diseños convencionales. La construcción completa en acero inoxidable brinda resistencia superior a ambientes corrosivos, cáusticos y con presencia de humedad.
Una ventaja comercial importante de la CenterPoint es que está diseñada como reemplazo directo (direct replacement) de celdas competitivas del mercado, permitiendo actualizar sistemas existentes sin modificar la estructura mecánica o realizar obras civiles adicionales. Esta compatibilidad reduce significativamente los costos de upgrade y minimiza los tiempos de parada operativa durante el reemplazo.
El sistema de montaje CenterPoint está disponible en dos configuraciones: ensambles de tres patas para aplicaciones con menor cantidad de puntos de apoyo, y ensambles de cuatro patas para la mayoría de aplicaciones estándar. Los soportes pueden ser en acero al carbono (más económico, ideal para ambientes controlados) o en acero inoxidable (para ambientes agresivos, procesamiento de alimentos o aplicaciones sanitarias). Esta flexibilidad permite optimizar el costo según los requerimientos específicos del ambiente operativo.
El diseño de pin deslizante auto-verificante (self-checking sliding pin design) es una característica técnica destacada: permite verificar automáticamente la correcta instalación y ajuste del sistema, detectando desalineaciones o problemas de asentamiento antes de que afecten las mediciones. Esto es especialmente valioso en aplicaciones críticas de batching, mezclado y control de inventario donde los errores de medición tienen costos económicos directos.
Los kits CenterPoint son ideales para aplicaciones como mezcladoras industriales, sistemas de batching (dosificación por peso), control de inventario en silos y tanques, aplicaciones de blending (mezclado), y pesaje general de tanques y contenedores. La combinación con los indicadores Cardinal serie 200 permite configurar un sistema de pesaje digital completo con diagnóstico, alertas y conectividad de datos.
Las capacidades disponibles van desde 2,500 lb (1,150 kg) hasta 50,000 lb (22,700 kg) por celda, con configuración de 4 celdas ofreciendo capacidades totales de hasta 200,000 lb (90,000 kg).
En FRALIB S.A.C., como distribuidor autorizado de Cardinal Scale en Perú, ofrecemos los kits CenterPoint completos con celda, soportes y accesorios, junto con indicadores Cardinal compatibles, para soluciones integrales de pesaje industrial.
– Celda shear beam de doble extremo con diseño de carga central
– Capacidades desde 2,500 lb (1,150 kg) hasta 50,000 lb (22,700 kg)
– Construcción en acero inoxidable. IP68
– Reemplazo directo de celdas competitivas del mercado
– Kits completos de montaje opcionales
– Ensambles de tres o cuatro patas disponibles
– Soportes en acero al carbono o acero inoxidable
– Diseño de pin deslizante auto-verificante (self-checking)
– Verificación automática de instalación correcta
– Ideal para mezclado, batching y control de inventario
– Aplicaciones en tanques, silos y contenedores
– Instalación rápida sin ingeniería mecánica adicional
Capacidades disponibles (por celda):
– 2,500 lb (1,150 kg)
– 5,000 lb (2,250 kg)
– 10,000 lb (4,500 kg)
– 20,000 lb (9,000 kg)
– 50,000 lb (22,700 kg)
Configuraciones de forma:
– Forma rectangular
– Forma cilindrica
